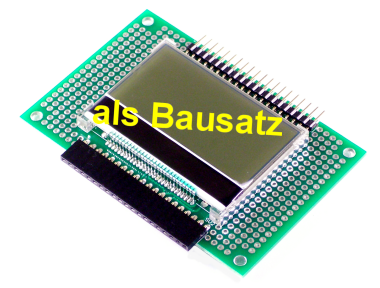

GraficLCD Add-On 128x64, Bausatz

Preis: 19,95 Euro
Netto: 16,76 Euro
Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.

Nur 3 Bauteile löten - fertig!   Alle SMD-Teile sind vorbestückt
Ein Grafik LC-Display mit einer Auflösung von 128 x 64 Pixeln und einer bläulich schimmernden Hintergrundbeleuchtung. Perfekt für die Visualisierung von Ein- und Ausgaben, wie Grafiken, Texte, Diagramme, Logos, Kurven, Linien, Zeichen uvm. Trotz der kleinen Abmaße bietet es reichlich Platz für jede Menge Infos.
Die Trägerplatine verfügt über eine zusätzliche Rasterleiterplatte mit RM 2,54 mm zur individuellen Nutzung sowie den myMCU Standard Konnektor. Damit wird eine Verbindung ermöglicht zu myAVR-, mySTM- und myXMC-Boards.


Eigenschaften


Eigenschaften Add-On
 Abmessungen:   90 x 60 x 22 mm
 Ansteuerung:   3 bis 3,3 V (5 V getestet, nicht garantiert)
 Betriebstemperatur:   0 - 50° C
Eigenschaften Platine
 Abmessungen:   90 x 60 mm
 Rasterfeld:   Rastermaß 2,54 mm
 Verbindung:   20-polige Stift- und Buchsenleiste, gewinkelt
Eigenschaften Display
 Format:   128x64 Pixel
 Pixelgröße:   0,33 x 0,33 mm
 Sichtbarer Bereich:   50 x 25 mm
 Gesamtgröße des Displays:   58,2 x 41,7 x 8,5 mm
 Rastermaß der Anschlußpins:   1,27 mm
 LCD-Type:   FSTN
 Hintergrundbeleuchtung:   LED
 Treibertyp Hintergrundbeleuchtung:   externe Spannungsversorgung
 Spannungsversorgung für LCD:   -0,3 - 13,5 V
 Betrachtungswinkel:   6 Uhr / 12 Uhr


Anwendungsbeispiel:

Für die Ansteuerung des GraficLCDs haben wir einen Schnelleinstieg mit SiSy vorbereitet. Dieser Schnelleinstieg basiert auf der Programmierung mit einem Klassendiagramm und kann mit SiSy STM32 und SiSy Microcontroller++ abgearbeitet werden.

Hinweise:

  • Das Display ist anfällig für Schäden, die bei elektrostatischer Entladung (ESD) entstehen. Beachten Sie daher die Vorsichtsmaßnahmen für ESD.
  • Vermeiden Sie beim Einlöten des Displays starke Erhitzung.
  • Das Display ist aus Glas. Vermeiden Sie das Fallenlassen und Werfen des Displays.
  • Falls das Display beschädigt sein sollte kann die kristalline Flüssigkeit auslaufen.
    Sollten Sie mit der Flüssigkeit in Kontakt kommen, so waschen Sie die betroffenen Hautstellen schnellstmöglich mit Wasser und Seife ab.
  • Reinigung: ist das Display leicht verschmutzt, dann hauchen Sie es an und wischen Sie es mit einem weichen trocknen Tuch ab. Ist es stark verschmutzt, dann befeuchten Sie das Tuch entweder mit Isopropylalkohol oder mit Ethylalkohol
  • Folgende Flüssigkeiten und Lösungen sollten Sie nicht verwenden, da diese das Display beschädigen:
    • Wasser
    • Ketone
    • Aromatische Lösungen
  • Weitere Hinweise finden Sie im Datenblatt.



GraficLCD Add-On 128x64, Bausatz
Grafik LCD für Bild- und Textausgaben und Platine
  • 128 x 64 Pixel
  • Pixelgröße: 0,33 x 0,33 mm
  • Anzeige schwarz/weiß mit Hintergrundbeleuchtung
  • myMCU Standard Konnektor
  • Lieferung als Bausatz
Preis: 19,95 Euro

Netto: 16,76 Euro

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.


Wir empfehlen dazu folgende Artikel:

myAVR Lötset

mySTM32 F4 Discovery PLUS    oder
mySTM32-Board-F4D, Bausatz   oder
STM32F4-Discovery

mySTM32 F0 Discovery PLUS    oder
mySTM32-Board-F0D, Bausatz   oder
STM32F0-Discovery

myAVR Board MK2, Bausatz

mySmartControl MK2 8K oder
mySmartControl MK2 16K oder
mySmartControl MK2 32K
