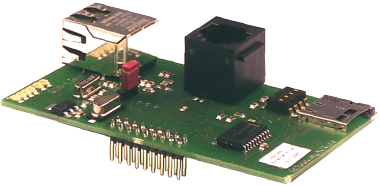

simEthernet

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.

ausgewählte Downloads zu diesem Produkt:

simEthernet: Die komfortable Datenkommunikation zwischen CAN-Bus, I²C und Internet/LAN

Video: embedded Ethernetlösungen mit SiSy

Features

vollständiges Ethernet-Modul z.B. Webserver, Webclient
CAN-Bus (wie z.B. in Kraftfahrzeugen)
I²C-Bus
perfektes Zusammenwirken mit anderen simLine-Komponenten
AT90CAN128 mit 128K Flash, 4K + 128K RAM Speichererweiterung
Diagnose-, Programmier- und Konfigurations-Port
gleichzeitiges Senden und Empfangen
in Abhängigkeit der Firmware von bis zu 100 Nachrichten
auf simBus (Hutschiene) einsetzbar
passend für simBus54 und simCase54
bestückt mit MicroSD-Kartenhalter
Firmware-Vorlagen, auch individuell bearbeitbar
Betreuung für eigene Projektentwicklung ist möglich

Modulbeschreibung

Das simEthernet dient insbesondere als Schnittstelle für die Datenkommunikation zwischen simLine-Modulen und Webserver bzw. Intranet. Es kann als kompletter Webserver, als Webclient oder andere Netzwerkkomponente agieren. Als Webserver kann es z.B. HTML-Webseiten veröffentlichen, Schaltmöglichkeiten anbieten und bei Auswahl über den CAN-Bus weiterleiten. Als Webclient kann es z.B. Zustände im System zwischenspeichern und regelmäßig an einen Webserver senden (= Monitoring bzw. Datenlogging). Alternativ kann es auch Daten mit anderen simEthernets im LAN über UTP austauschen. Es ist dabei in der Lage, je nach Internetverbindung und Firmware über 100 Nachrichten vom CAN-Bus zu lesen und gleichzeitig zu versenden. Die Datenmenge ist allein auf den Arbeitsspeicher des Moduls begrenzt.
Das simEthernet ist mit einem MicroSD-Kartenhalter bestückt. Damit ist es möglich, auch ohne Internet- oder Intranet-Anbindung Daten zwischenzuspeichern und später auszulesen. Zusätzlich kann das Modul mit einem One-Wire-Temperatursensor bestückt werden, um die aktuelle Modultemperatur zu überwachen.

Modulübersicht:

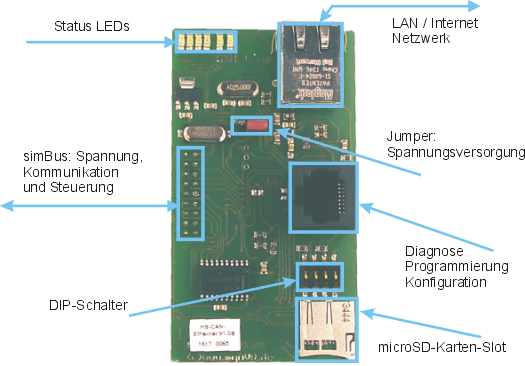

simEthernet Modulübersicht

simBus Pinbelegung:

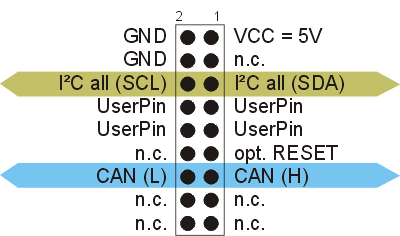

simBus Pinbelegung bei simEthernet

Beispiel für die Funktionalität der LEDs:

Alle LEDs sind frei programmierbar.

Jumper:

Die Umschaltung vom simBus-Verbinder auf den Diagnose-Port (Programmier- und Kommunikationsschnittstelle) kann per Jumper erfolgen.

Belegung der DIP-Schalter:

Position	Bedeutung	Standard
1	Abschlusswiderstand CAN-Bus	OFF
2	fixed	immer ON
3	CAN-RS Switch	ON = kurze Reaktions- und Signalzeiten OFF = lange Reaktions- und Signalzeiten
4	Reset	OFF

Eigenschaften

Spannungsversorgung	5 V (simBus-Verbinder)
Betriebstemperatur	-5 °C bis +70 °C
Programmierung	über Diagnose-Port mit simDiag
Prozessor	8 Bit AVR RISC Mikrocontroller AT90CAN128 16 MHz mit 128K ISP Flash-Speicher, 4K +128K RAM, 4K EEPROM
Daten-Anbindung	über simBus-Verbinder (CAN-Bus und I²C-Bus)
Daten-Verarbeitung	bis zu 100 CAN-Nachrichten gleichzeitig
Internet/Intranetanbindung	Ethernet-Buchse (RJ45)
Abmessung	87 x 48 x 35 mm
Passend für Hutschiene	TS 35 x 5 mm

Programmierung

Für die Programmierung des simEthernet steht die komfortable In-System-Programmierung (ISP) zur Verfügung, damit verbleibt der Controller zur Programmierung auf dem Board. Die Programmierung wird über den Diagnose-Port realisiert, aus dem auch Debug-Nachrichten entnommen werden können. Desweiteren kann über den Diagnose-Port die Konfiguration erfolgen.
Für die Programmierung des simEthernets existieren bereits vorgefertigte Programm-Module und -Bausteine.

Beispiel für die Programmierung eines simControl5 mittels simDiag

Eine Beschreibung zur simLine finden Sie hier:

Einbau des Moduls auf einer Hutschiene

Das Modul kann mittels eines Hutschienengehäuses simCase54 auf einer Hutschiene aufgebracht werden. Bei Verwendung von einem simBus54 werden die sonst umfangreichen Verkabelungen zwischen den Modulen spielend einfach hergestellt und es entsteht kein "Draht-Igel".
Als erstes muss das Modul in einem Gehäuse fixiert werden, dazu wird es in das Unterteil des Gehäuses (schwarz) eingeklinkt. Nun wird das Oberteil des Gehäuses aufgesetzt, wobei ggf. Anschlüsse ausgespart werden müssen. Als nächstes noch den Deckel einklinken und die orange Hutschienen-Arretierung einschnappen.
Für die Montage muss eine Standard-Hutschiene (mind. 35 x 5 mm) vormontiert sein, auf welcher der simBus aufgesteckt wird. Darauf wird das Gehäuse (mit Modul) auf den simBus aufgesteckt und das Modul mit den orangen Hutschienen-Arretierungen befestigt. Hierbei sollte ein deutliches Klicken zu hören sein.
