myAVR Board MK3 256K PLUS

 > Übersicht > myAVR Produktlinie > Systemboards und Programmer > myAVR Board MK3 256K PLUS



myAVR Board MK3 - das Entwicklerboard mit vielfältigen Möglichkeiten!

Das myAVR Board MK3 ist ein leistungsfähiges Entwicklerboard. Die umfangreichen Möglichkeiten und große Flexibilität machen dieses Board zum idealen System für fortgeschrittene AVR-Entwickler. Verschiedene Baugruppen auf dem Board verfügen über die Option "Quick Connection"; d.h. sie können per Jumper zugeschalten oder bei Bedarf frei verdrahtet werden.
Der Highspeed-Programmer mySmartUSB MK3 arbeitet mit Hochvolt Parallel-Programmierung. Dieser Highspeed-Programmer ist als Tochterplatine auf dem myAVR Board MK3 integriert und kann auch separat in anderen Zielsystemen eingesetzt werden.

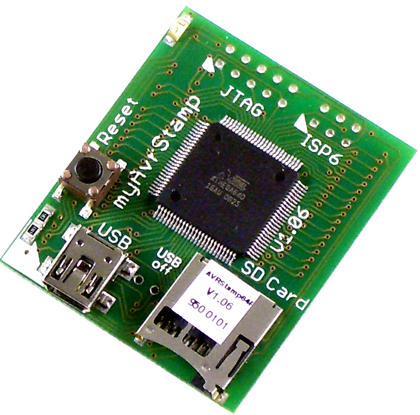

Die myAVR Stamp ist als steckbare Tochterplatine konstruiert. Auf ihr können Mikrocontrollerlösungen entwickelt und in der MK3-Umgebung getestet werden. Die so programmierte myAVR Stamp kann als fertiger Embedded-Controller in ein beliebiges Zielsystem integriert werden. Eine zusätzliche Mini USB-Schnittstelle und ein MikroSD-Kartenhalter erweitern die Funktionpalette der myAVR Stamp.

Für das myAVR Board MK3 haben wir ein Testprogramm entwickelt, welches viele Funktionen chronologisch testet. Mit SiSy AVR sowie SiSy Microcontroller++ (Voll-Version oder Demo-Version) kann dieses Testprogramm aus dem SiSy LibStore geladen und auf das myAVR Board MK3 gebrannt werden.



Eigenschaften:

  • leistungsfähiges Entwicklungsboard für Atmel Mikrocontroller
  • Programmierung über integrierten High-Speed-USB-Programmer mySmartUSB MK3
  • programmierbare myAVR Stamp mit leistungsstarkem 16 MHz 100-PIN AVR-Controller der Firma ATMEL
  • Hardware-Komponenten und Anschlussmöglichkeiten für Entwicklung und Test von eingebetteten Systemen
  • "Quick Connect" Option
  • 5 V Spannungsversorgung
  • externe Spannungsversorgung möglich (Anschluss für ein Netzteil)
  • alle Pins können einzeln miteinander verbunden werden
  • 4 Erweiterungsports
  • Anschlussoption für ein myAVR Board MK1/MK2/light oder einen mySmartControl MK2
  • kompatibel zu anderen myAVR-Produkten
Treiber sind verfügbar für
  • Windows CE, Windows 2000 / 2003 / XP / Vista / 7 / 8 / 10
  • Linux
  • MacIntosh OSX
=> die Treiber für die genannten Betriebssysteme stehen zum Download bereit: www.silabs.com.
=> die USB-Treiber für myAVR-Produkte mit Windows-Betriebssystem finden Sie in unserem Download-Bereich

Ausstattung:

  • fertig bestücktes myAVR Board MK3 mit Testprogramm
  • separat einsetzbare Tochterplatinen
    • myAVR Stamp 256K PLUS
    • Highspeed-USB-Programmer mySmartUSB MK3
  • myAVR Stamp 256K PLUS
    • ISP- und JTAG-Anschluss
    • Mini-USB-Anschluss
    • MicroSD-Kartenhalter
    • Industriestandard-Controller CP2102
    • vorinstallierter Bootloader ermöglicht ein Firmware-Update über den USB-Anschluss
      => kein zusätzlicher Programmer notwendig!
    • kann auch einzeln erworben und in anderen Zielsystemen verbaut werden
  • mySmartUSB MK3
    • kompakter und leistungsfähiger High-Speed AVR-Programmer
      und Kommunikationsinterface
    • Programmiermodi: ISP, High-Voltage parallel und seriell, TPI, TPI High-Voltage
    • Auswahl der Betriebsmodi über Software-Kommandos oder Mode-Taster
    • umschaltbar zwischen Programmier-, Kommunikations-Ruhemodus und myMode
    • USB-Schnittstelle
    • ISP-Schnittstelle
    • 3 V und 5 V Option
    • Kommunikation möglich per USB über UART, TWI (I²C) oder SPI
    • Firmware-Update möglich durch vorinstallierten Bootloader
    • kann auch für das myAVR Board MK2 verwendet werden
  • Eingabegeräte:
    • 3 Taster
    • 8 DIP-Schalter
    • 1 Joystick
    • 1 Lichtsensor
    • 3 Potentiometer
  • Ausgabegeräte:
    • grafisches LC-Display
    • LED-Zeile mit 8 LEDs
    • Speaker
    • Sieben-Segmentanzeige
    • 3 LEDs


Prinzipschaltplan:



Zur größeren Ansicht auf das Bild klicken!

Feste Verbindungen:



Zur größeren Ansicht auf das Bild klicken!

Baugruppen mit Quick Connect:



Zur größeren Ansicht auf das Bild klicken!

Externe und feste Anschlüsse:



Zur größeren Ansicht auf das Bild klicken!

Lieferumfang:

  • myAVR Board MK3 256K PLUS, fertig bestückt
    • inkl. myAVR Stamp 256K PLUS
    • inkl. High-Speed-USB-Programmer mySmartUSB MK3 (onboard)
  • Stamp-Lifter (zum Abheben der Stamp)
  • Board-Füße, die das Board vor Kratzern und ähnlichen Schäden schützen

Wichtig:


Versorgen Sie das Board nicht ausschließlich über USB mit Spannung. Die Summe aller Verbraucher kann unter Umständen dazu führen, dass die Leistung des USB Ports nicht ausreicht.
Zum Anschluss einer externen Spannungsquelle liegt ein entsprechend vorbereitetes Kabel bei oder verwenden Sie ein original myAVR Netzteil.

myAVR Netzteil
myAVR Netzteil

weitere Hinweise
Auf der myAVR Stamp 256K PLUS befindet sich ein MicroSD-Kartenhalter. Die MicroSD-Karte kann entweder als Massenspeicher verwendet oder zum Datenaustausch mit anderen Systemen (z.B. PC) benutzt werden. In der Lieferung befindet sich keine MicroSD-Karte. Diese kann hier zusätzlich bestellt werden.
MicroSD-Karte


Zur Programmierung über ISP benötigen Sie ein ISP-Kabel, z.B.: ISP Connect Kit 10 / 6polig
ISP Connect Kit 10 / 6polig
Systemvoraussetzungen für mySmartUSB
  • Hardware: USB 2.0 mit Standard USB A - Anschluss
  • Kabel: Standard USB Kabel A-B
  • Betriebssyteme:
    Windows 2000 / XP / 2003 / Vista / 7 / 8 /10
    Mac OS9 / OSX
    Linux 2.4 / 2.6


Eine Übersicht unserer Programmer finden Sie hier:
Eine Übersicht unserer Entwicklungsboards finden Sie hier:


myAVR Board MK3 256K PLUS
Hochwertiges AVR-Entwicklungsboard
  • Highspeed-USB-Programmer
  • leistungsstarker 100-Pin Controller mit vorinstalliertem Bootloader
  • grafisches LC-Display
  • viele Ein- und Ausgabegeräte
  • MicroSD-Kartenhalter
  • zusätzlicher Mini-USB-Anschluss
Preis: 154,00 Euro

Netto: 129,41 Euro

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.
