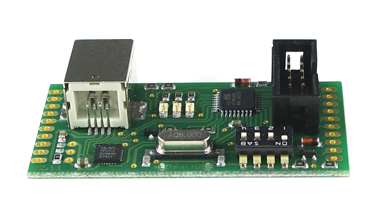

Ausstattung:

• in SMD-Bauweise
• alle SMD-Bauelemente sind bestückt
• Status LEDs
• Industriestandard-Controller (CP2102)
• ISP-Port
• USB-Anschluss
• DIP-Schalter
• Quarz 8 MHz

Eigenschaften:

• ISP-Programmer mit USB-Anschluss und integrierter Kommunikationsschnittstelle
• damit ist es möglich:

  • Mikrocontroller zu programmieren
  • Fuse- und Lock-Bits zu setzen sowie
  • eine serielle Datenübertragung zwischen einem Mikrocontroller und einem Computer herzustellen
• er ist das vielseitige Arbeitstier und ideal für die ISP-Programmierung
• schnelle Datenübertragung und Programmiergeschwindigkeit über USB 2.0 durch den Blockmode des AVR911 Protokolls
• verschiedenste 8-bit-RISC-Prozessoren der Firma Atmel, die eine ISP-Schnittstelle besitzen und der AVR-Familie angehören, werden unterstützt
• Spannungsversorgung des Zielsystems wird durch USB-Schnittstelle bereitgestellt
  → kann wahlweise die Spannungsversorgung des Zielsystems von 5 V bis zu 80 mA übernehmen
  → diese Spannung ist ausreichend für die meisten Versuchsaufbauten mit einfachen Ein- und Ausgabegeräten, keine extra Spannungsversorgung wie Netzteile oder Batterien notwendig
• Programmer verfügt über einen integrierten Bootloader
  → einfaches Einspielen eines Firmwareupdates bei neuen Controllertypen
• das mySmartUSB MK2 Protokoll wird in der Firmware implementiert

  → ermöglicht Programmierung über AVR910 / AVR 911 spezifische Protokolle
  → Zu- und Abschalten der Boardspannung
  → Durchführen eines Resets des Programmers oder der Zielumgebung
  → Abruf von aktuellen Statusinformationen
  → der mySmartUSB MK2 lässt sich dadurch in verschiedene Modi versetzen (z. B. Programmier-, Daten- oder Ruhemodus)
• für eine einfache Bedienung der Zusatzfunktionen können Sie sich im Downloadbereich kostenlos das mySmartUSB Terminal herunterladen
  → damit lassen sich die oben genannten Zusatzfunktionen ganz leicht per Tastendruck nutzen
  → zusätzlich kann damit auch die SPI-Geschwindigkeit des Programmers eingestellt werden und
  → durch einen Rescue-Mode können Controller gerettet werden, die aufgrund von falsch eingestellten Fusebits nicht mehr ansprechbar sind.
  → weiterhin können damit einzelne TWI-ICs (z. B. myTWI Echtzeituhr, myTWI Temperatursensor oder myTWI EEPROM), die an der Zielumgebung angeschlossen sind, mit dem PC angesprochen und mit diesen kommuniziert werden



• Firmware verfügt über einen automatischen Step-Down-Modus für Controller, die auf langsame Taktquellen unter 1 MHz umgeschaltet wurden und die sich bisher nicht mehr mit der Standard-ISP-Geschwindigkeit ansprechen ließen
• sehr einfache und sichere Handhabung durch die ISP-Schnittstelle

  → Controller muss nicht zur Programmierung aus der Zielumgebung herausgenommen werden
  → keine externe Spannungsversorgung durch ein Netzteil oder Batterie notwendig
• kann für weitere Applikationen als Basis dienen, z. B. für einen UART-USB, SPI-USB, TWI-USB Konverter
• verfügt über USB- zu UART-Bridge CP2102 von Silicon Labs
  → um eine Kommunikation zwischen dem Mikrocontroller im Zielsystem und dem PC über ein definiertes Protokoll herzustellen
  → Daten, die vom USB-Host des PCs kommen, werden dabei in das Format des seriellen UART-Protokolls überführt
• der mySmartUSB MK2 kann mit folgenden Programmierumgebungen programmiert werden:
  • SiSy AVR (in DEUTSCH!)
  • myAVR Workpad (in DEUTSCH!)
  • AVR Studio
  • BASCOM AVR
• kann als Tochterplatine über 2 Buchsenleisten auf das myAVR Board MK2 integriert werden
• kann einzeln verwendet werden
• Treiber sind verfügbar für
  • Windows CE, Windows 2000 / 2003 / XP / Vista
  • Linux
  • MacIntosh OSX
  => USB-Treiber für myAVR-Produkte

  => weitere Treiber können Sie auf www.silabs.com downloaden.



Technische Daten:

• Versorgungsspannung: 5 V
• Betriebsstrom: 10 - 20 mA typisch ohne weitere Verbraucher
  bis zu 100 mA bei Anschluss an Zielsysteme
• Betriebstemperatur: 0 - 30 ° C

Mechanische Daten:

• Abmaße: 60 mm x 30 mm x 12 mm
• Gewicht: 12 g
• Rastermaß: 2,54 mm

Lieferumfang:

• USB-Programmer
• ISP Connect Kit, 10polig (Flachbandkabel mit Buchsenleiste und Wannenstecker 10polig)
• CD mit Treiber, Dokumenten, Tools, Beispielprogrammen, uvm.
• zwei 10polige abgewinkelte Stiftleisten (für den Einsatz des Programmers auf anderen Platinen, z. B. myMultiProg MK2)

Unterstützte Controllertypen:

• myAVR Board MK1 (SP12)
• myAVR Board MK2 (AVR911)
• Atmel
• Atmel AVR ISP
• Atmel AVR ISP mkII
• Atmel JTAG ICE
• Atmel STK500
• Atmel STK500 V2
• AVR109
• AVR910
• AVR911
• Butterfly Development Board
• STK200
• uvm.
